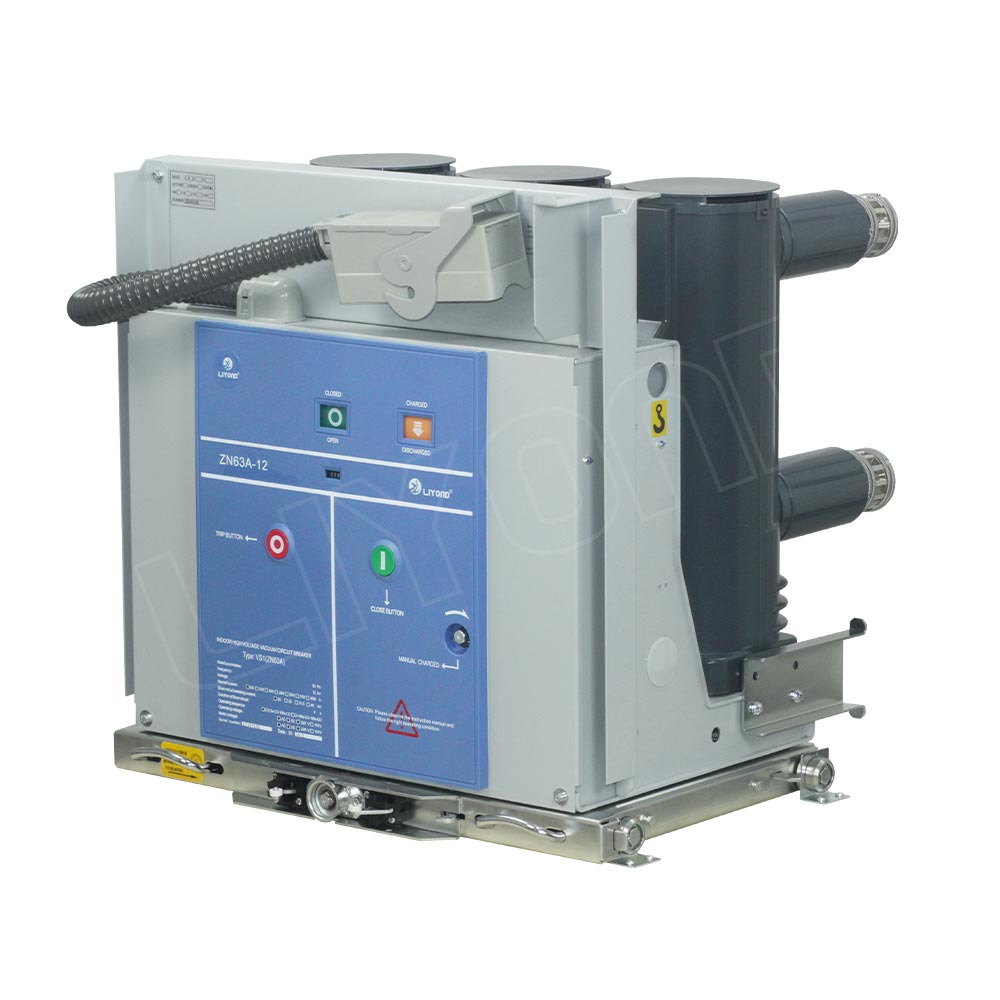

VS1型系列户内高压真空断路器

VS1-12系列户内高压真空断路器是三相交流50Hz、额定电压12kV的户内开关设备，主要用于中压配电系统中，作为负荷电流、过载电流和短路电流的开断与关合之用。该产品采用弹簧操动机构与真空灭弧室一体化设计，结构紧凑、性能优良，适用于KYN28A等中置柜配套使用，亦可作为固定式安装。

此款断路器配置高强度环氧绝缘筒，具备优异的绝缘性能和环境适应能力，尤其适用于海拔较高、湿度较大或粉尘较多的工作环境。

报价

莱洋产品目录

详情
技术参数

产品特点

绝缘筒结构：采用优质环氧树脂浇注工艺，提升整体绝缘强度和爬电距离
分断能力强：具备良好的开断能力，能可靠开断各种故障电流
操作灵活：手车式结构便于维护、检修与更换，提升运行效率
使用寿命长：真空灭弧技术，电气寿命长，适合频繁操作场合
机械互锁：具备完善的机械联锁和电气联锁功能，确保操作安全

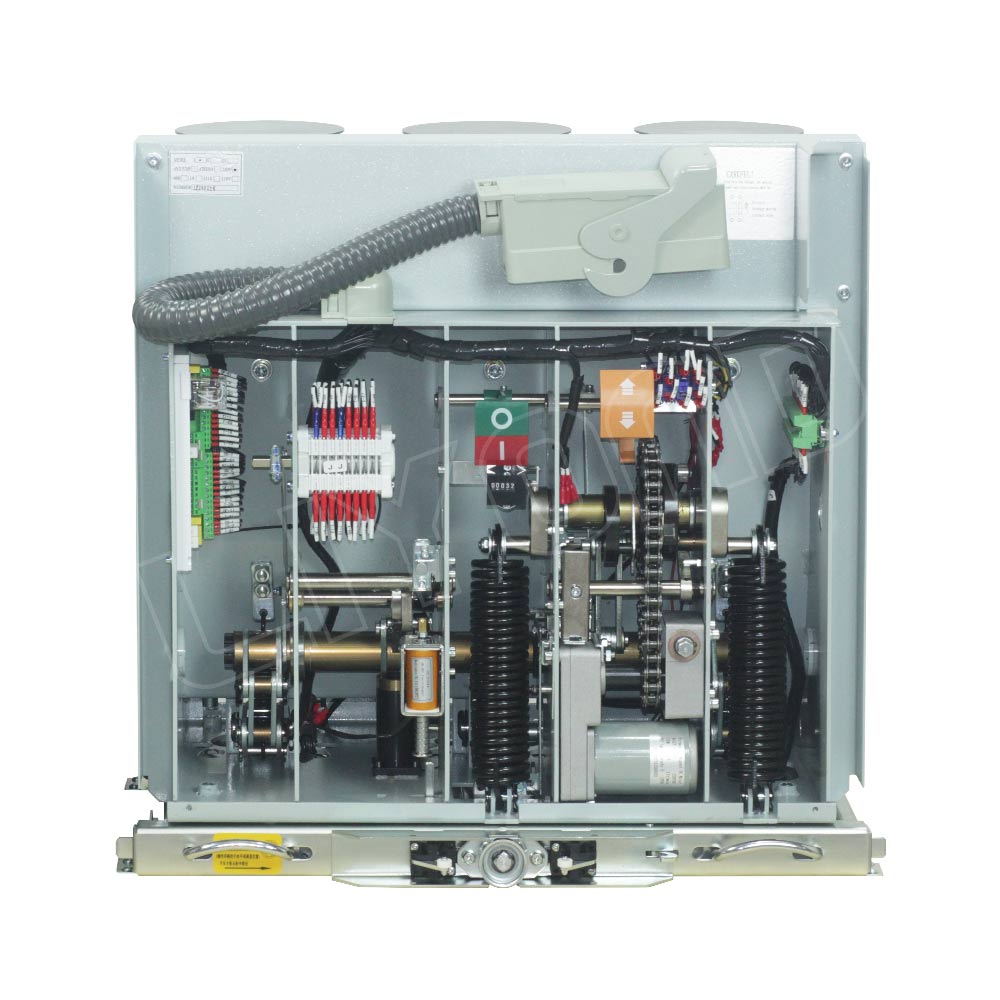

模块化设计：机构与极柱可分离式结构，安装灵活，便于维护

适用场景

中压开关柜（如KYN28A-12等）
发电厂、变电站
工矿企业
城市供电与轨道交通系统
风电及光伏电站配套系统

VS1型系列户内高压真空断路器技术参数

项目	参数
额定电压	12 kV
额定电流	630A / 1250A / 1600A / 2000A / 2500A / 3150A / 4000A
极柱间距	150mm /210mm / 275mm（可选）
额定短路开断电流	20kA / 25kA / 31.5kA / 40kA / 50kA
额定短路关合电流	50kA / 63kA / 80kA / 100kA（峰值）
额定峰值耐受电流	同上
额定短时耐受电流（4s）	20kA / 25kA / 31.5kA / 40kA
额定绝缘水平	工频耐压 42kV，雷电冲击耐压 75kV
操作方式	弹簧机构，电动/手动储能
安装方式	手车式
外壳材质	喷塑金属框架 + 环氧绝缘筒
