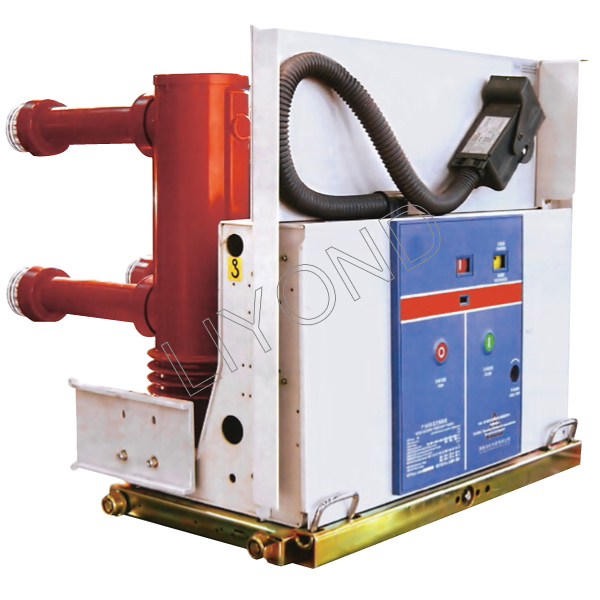

VS1-24型系列绝缘筒手车式户内高压真空断路器

户内高压真空断路器详情

主要功能

1. 开断和闭合电路：在正常和故障条件下，能够可靠地开断和闭合高压电路。
2. 过载和短路保护：在电网发生过载或短路时，迅速切断电流，保护电力设备和人身安全。
3. 电路隔离：提供安全的隔离功能，便于检修和维护。

技术特点

1. 真空灭弧技术：采用先进的真空灭弧室，具有高开断能力和长机械寿命。
2. 绝缘筒设计：增强了设备的绝缘性能，确保在高压环境下的安全运行。
3. 手车式结构：断路器安装在手车上，可以轻松拉出和推进，提高了维护和更换的效率。
4. 多种操作方式：具备电动和手动操作功能，操作灵活方便。

主要优点

1. 高可靠性：真空断路器的灭弧能力强，电气寿命长，运行稳定可靠。
2. 维护简单：真空断路器的结构设计简洁，部件少，维护工作量小。
3. 安全性高：绝缘筒设计和手车式结构提高了操作和维护过程中的安全性。
4. 适应性强：能够适应各种复杂的电力系统运行环境。

技术参数

• 额定电压：24kV
• 额定电流：630A, 1250A, 1600A, 2000A, 2500A
• 额定短路开断电流：20kA, 25kA, 31.5kA
• 机械寿命：≥ 10000次
• 操作方式：电动储能和手动储能

应用领域

1. 变电站：作为变电站内的主要开关设备，进行电力分配和控制。
2. 工矿企业：为工矿企业提供电力保护，确保生产安全。
3. 发电厂：在发电厂内部进行电力的分配和保护。

安装与维护

• 安装：VS1-24型系列断路器适用于各种类型的高压开关柜，可根据实际需要进行灵活配置。
• 维护：由于采用了真空灭弧技术和高质量材料，断路器的维护工作量较小。建议定期进行机械和电气性能检查，确保设备正常运行。

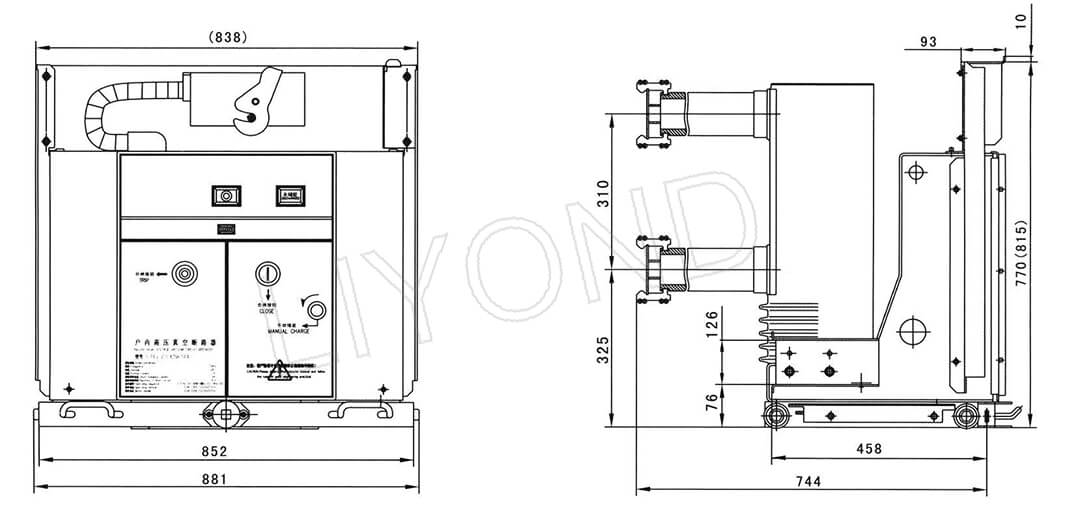

VS1-24 高压真空断路器外形尺寸图参考

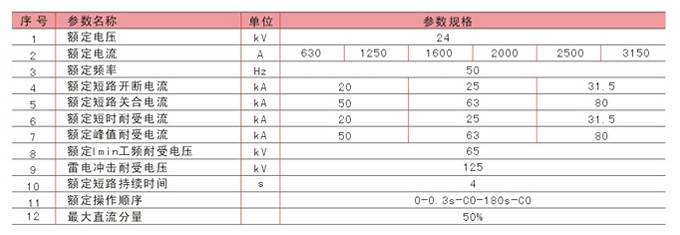

技术参数

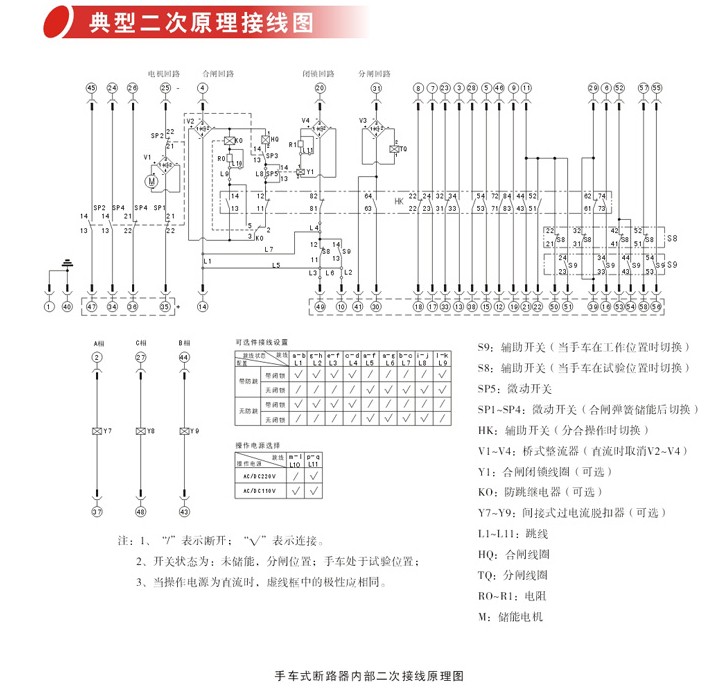

二次原理接线图
