ZN63-12(VS1-12) 户内高压真空断路器（适用于12kV开关柜）
ZN63-12(VS1-12)户内高压真空断路器（12kV）
本技术规范规定了ZN63-12(VS1-12)/T1250-31.5型户内交流高压真空断路器的使用条件、技术参数、设计结构、试验方法、检验规则、包装、运输和贮存等要求。
本技术规范适用于ZN63-12(VS1-12)/T1250-31.5型户内交流高压真空断路器。该断路器适用于三相交流、50Hz、额定电压12kV的户内场所。主要用于工矿企业、发电厂和变电站，对电气设备进行控制和保护。它既可以安装在手车式开关柜中，也可以安装在固定式开关柜中。该真空断路器具有寿命长、维护方便、无污染、无爆炸、噪音低等优点，适合在操作频繁等严苛的工作条件下使用。
莱洋产品目录ZN63-12(VS1-12) 户内高压真空断路主要技术参数
| 项目 | 单位 | 数据 |
|---|---|---|
| 额定电压 | kV | 12 |
| 额定电流 | A | 1250 |
| 额定频率 | Hz | 50 |
| 额定绝缘水平 | ||
| 雷电冲击耐受电压(KV) | 相间、对地 | 75 |
| 触头间距 | 85 | |
| 工频耐受电压（1分钟）(KV） | 相间、对地 | 42 |
| 触头间距 | 49 | |
| 4s额定短时耐受电流 | kA | 31.5 |
| 额定短路开断电流 | kA | 31.5 |
| 峰值耐受电流 | kA | 80 |
| 额定短路关合电流 | kA | 80 |
| 额定操作顺序 | O-0.3s-CO-180s-CO | |
| 额定短路电流开断次数 | 次 | 50 |
| 机械寿命 | 次 | 20000 |
| 额定不同相接地故障开断电流 | kA | 27.4 |
| 额定单电容器组开断电流 | A | 400 |
| 额定背对背电容器组开断电流 | A | 400 |
| 额定分闸操作电压/电流 | V/A | DC(AC)220/1.1 DC(AC)110/2.2 |
| 额定合闸操作电压/电流 | V/A | DC(AC)220/1.1 DC(AC)110/2.2 |
| 额定瞬时过电流释放电流 | A | 5 |
| 二次回路控制电压 | V | DC(AC)220 DC(AC)110 |
| 储能电机额定电压 | V | DC(AC)220 DC(AC)110 |
| 储能电机额定输出功率 | W | 50 |
| 储能时间 | s | ≤10 |
| 二次回路工频耐压（1分钟） | V | 2000 |
| 触头绝缘距离 | mm | 11±1 |
| 触头超行程 | mm | 3±1 |
| 相间中心距 | mm | 210±1 |
| 允许触头磨损厚度 | mm | 3 |
| 平均分闸速度 | m/s | 1.2±0.2 |
| 平均合闸速度 | m/s | 0.7±0.2 |
| 触头合闸跳跃时间 | ms | ≤2 |
| 三相合分闸同期性 | ms | ≤2 |
| 主回路电阻 | μΩ | ≤55 |
| 分闸时间 | ms | 25～60 |
| 合闸时间 | ms | 35～75 |
| 操动机构动作特性 | 额定电压的65%～120% | 可靠合/分闸 |
| 额定电压的≤30% | 不能开断 |
ZN63-12(VS1-12) 户内高压真空断路图纸
抽出式ZN63-12(VS1-12)户内高压真空断路器，适用于12kV开关柜
固定式ZN63-12(VS1-12)户内高压真空断路器，适用于12kV开关柜

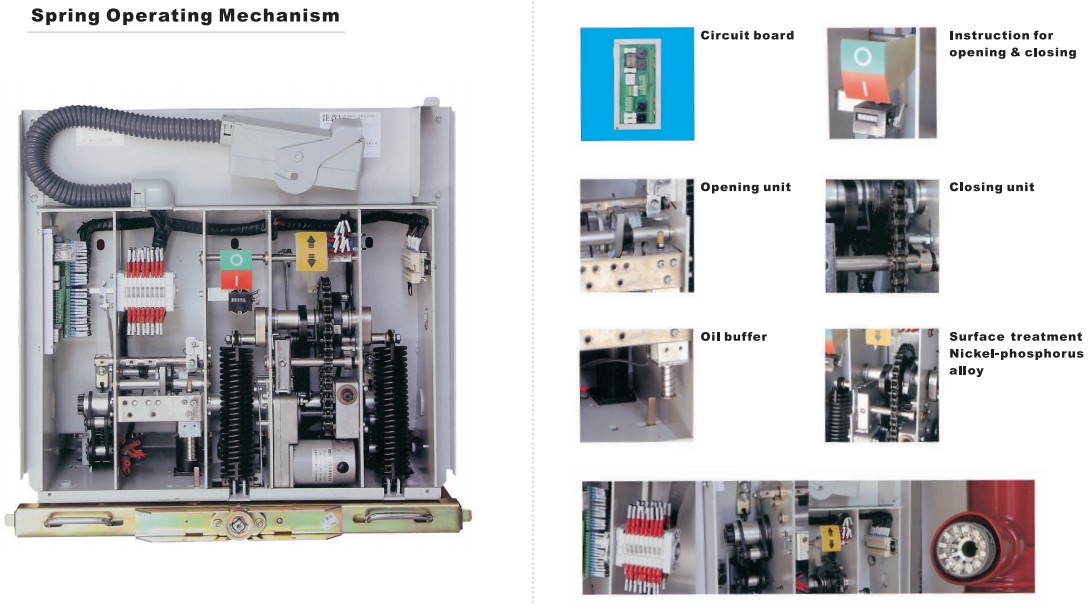

ZN63-12(VS1-12) 户内高压真空断路图片
ZN63-12(VS1-12)户内高压真空断路器，适用于12kV开关柜
