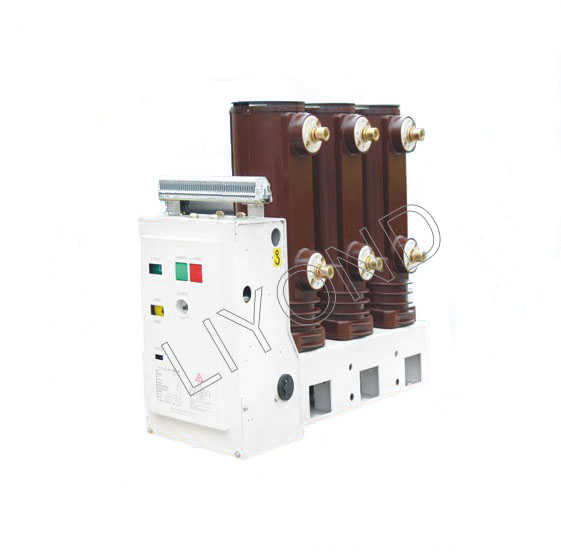

VS1-12型系列固封极柱式户内高压真空断路器

真空断路器详情

主要功能

1. 电路开断和闭合：在正常和故障条件下，能够可靠地开断和闭合高压电路。
2. 保护功能：在电网发生短路或过载时，迅速切断电流，保护电力设备和人员安全。
3. 隔离功能：提供电路隔离功能，便于电气设备的检修和维护。

技术特点

1. 真空灭弧技术：采用真空灭弧室，具有优异的灭弧能力和长机械寿命。
2. 侧装设计：适用于特定的安装要求，便于空间利用和设备配置。
3. 操作灵活：具备电动和手动操作功能，操作简便。
4. 高可靠性：采用高品质材料和先进制造工艺，确保设备的高可靠性和长寿命。

主要优点

1. 高可靠性：真空断路器的灭弧能力强，电气寿命长，运行稳定可靠。
2. 维护简单：断路器结构设计简洁，部件少，维护工作量小。
3. 安全性高：侧装设计提升了操作和维护过程中的安全性。
4. 适应性强：能够适应各种复杂的电力系统运行环境。

技术参数

• 额定电压：12kV
• 额定电流：630A, 1250A, 1600A, 2000A, 2500A
• 额定短路开断电流：20kA, 25kA, 31.5kA
• 机械寿命：≥ 10000次
• 操作方式：电动储能和手动储能

应用领域

1. 变电站：作为变电站内的主要开关设备，进行电力分配和控制。
2. 工业企业：为工业企业提供电力保护，确保生产安全。
3. 发电厂：在发电厂内部进行电力的分配和保护。

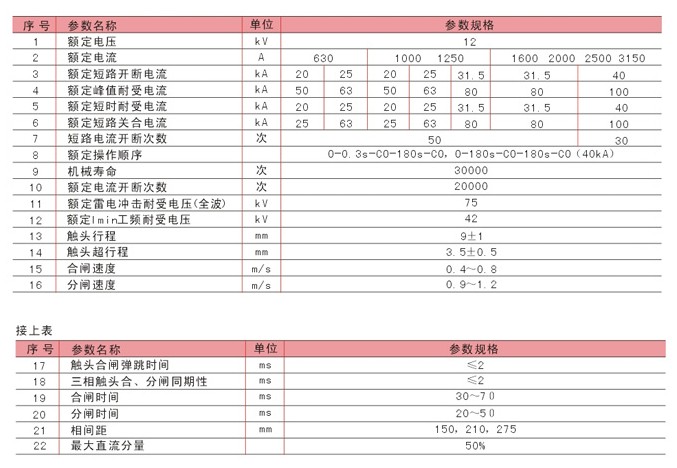

断路器技术参数

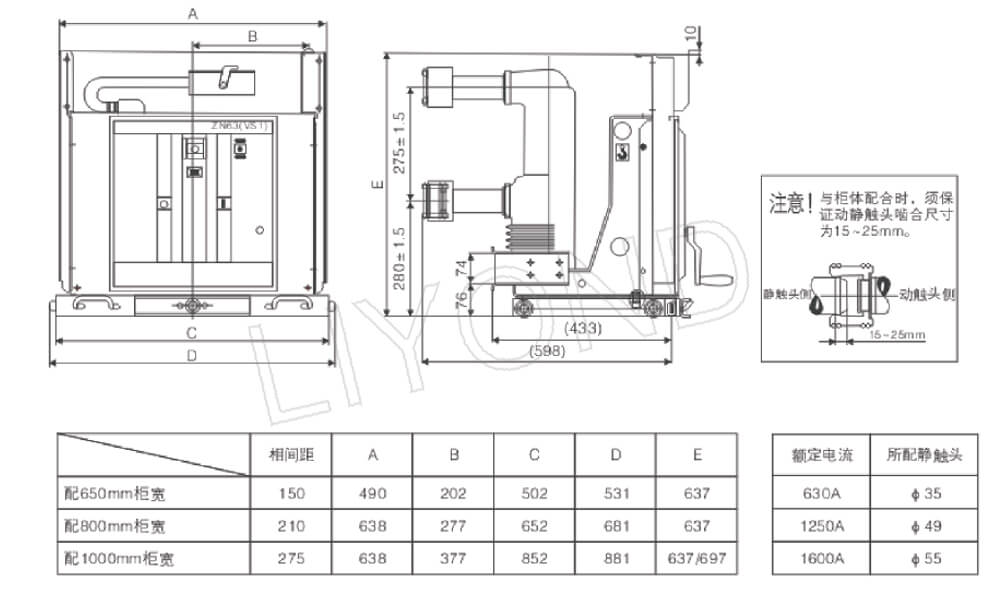

断路器外形尺寸图

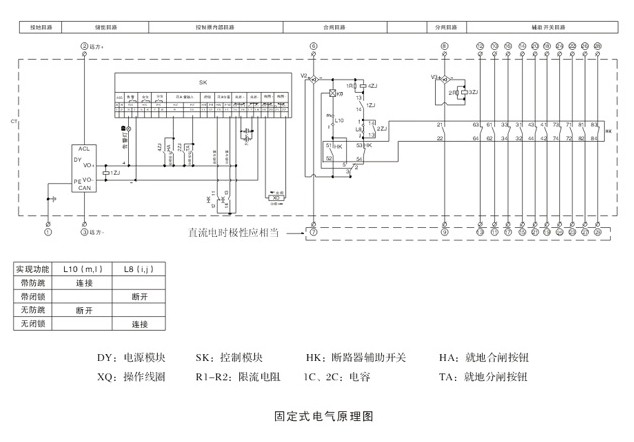

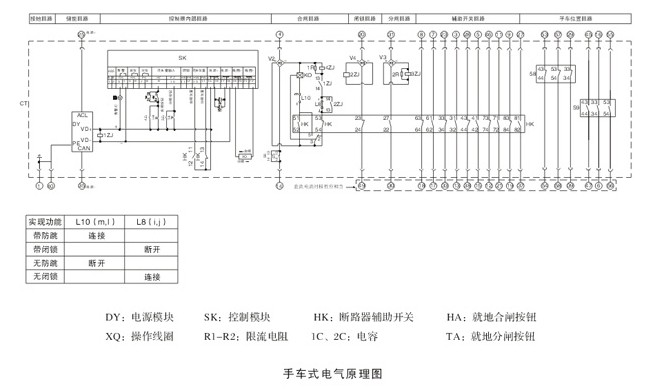

典型二次原理接线图
