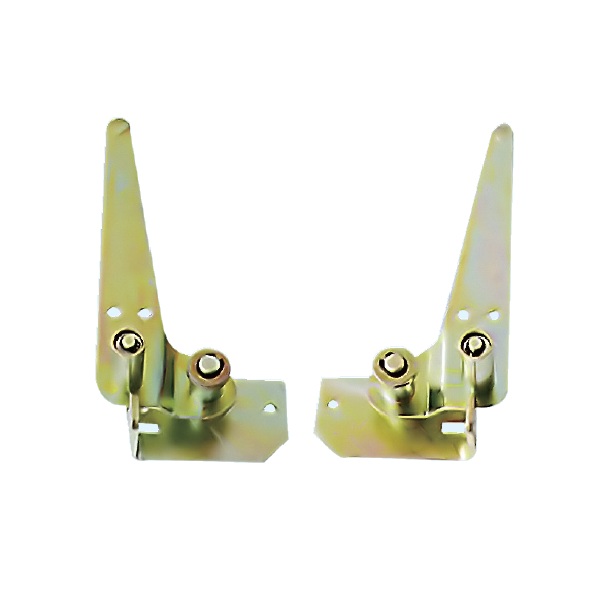

5XS.320.012 上活门机构
特点：
- 1.型号:5*S.320.012
- 2.材料: 铁、表面镀锌
- 3.方向：侧位
- 4.使用：高压开关柜配件
- 5.结构形式：抽出活门：
移动部件和柜体部分有高压电连接部分,在移动部件(如手车)移开后,为了防止人身及外部有可能触电的情况下碰及高压带电体的一种防护措施,具体为移动部件进车过程中,活门打开;移动部件退出时活门关闭或遮挡.
莱洋产品目录5XS.320.012 上活门机构的图纸
5XS.320.012 上活门机构的配套表
| 序号 | 名称 | 代号 | 数量 |
| 1 | 右支承架 | 8XS.123.011 | 1 |
| 2 | 下连板装配（右） | 5XS.174.004 | 1 |
| 3 | 支架板 | 8XS.123.012 | 2 |
| 4 | 下连板装配（左） | 5XS.174.003 | 1 |
| 5 | 垫圈 φ6 | GB97.1-85 | 14 |
| 6 | 垫圈 φ6 | GB93-87 | 8 |
| 7 | 螺栓 M6*12 | GB5783-86 | 8 |
| 8 | 左支承架 | 8XS.123.011 | 1 |
| 9 | 挡卡 | DK-8 | 4 |
| 10 | 连板焊接 | 5XS.174.015.1(H=535, VD4、31.5KA） | 2 |
| 5XS.174.015.2(H=465, the 同 VD4、31.5KA) | |||
| 5XS.174.015.3 (H=555，the 同 VS1） | |||
| 11 | 支架板 | 8XS.123.013 | 2 |
| 12 | 导杆 | 8XS.234.011 | 2 |
| 12 | 上活门 | 8XS.320.011(配800mm 柜宽) | 1 |
| 8XS.320.011.5(配1000mm 柜宽) | |||
| 14 | 指示牌 | 8XS.886.013 | 1 |
| 15 | 指示牌 | 8XS.886.012 | 1 |
| 16 | 限位套 | 8XS.210.011 | 2 |
