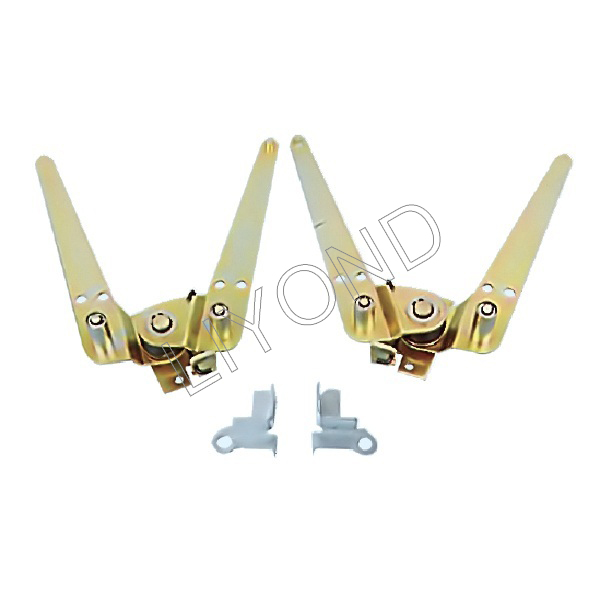

5XS.320.011 快门机构

  • 1.型号:5*S.320.011
  • 2.材料: 铁、表面镀锌
  • 3.方向:侧位
  • 4.使用:高压开关柜配件
  • 5.结构形式:抽出
Electrical Products莱洋产品目录

5XS.320.011 快门机构的详述

移动部件和柜体部分有高压电连接部分,在移动部件(如手车)移开后,为了防止人身及外部有可能触电的情况下碰及高压带电体的一种防护措施,具体为移动部件进车过程中,活门打开;移动部件退出时活门关闭或遮挡.



5XS.320.011 快门机构的图纸

5XS.320.011 快门机构

5XS.320.011 快门机构的配套表

序号 名称 代号 数量
1 右支承架 8XS.123.276 1
2 右侧连板 5XS.235.012 1
3 指示牌 8XS.866.014 1
4 左侧连板 5XS.235.013 1
5 垫圈 φ6 GB97.1-85 16
6 弹性垫圈φ6 GB93-87 10
7 螺栓 M6*12 GB5783-86 10
8 左支承架 8XS.13.275 1
9 连板焊装 5XS.174.281 2
10 下活门 5XS.320.273 1
8XS.320.273.1(shorten 200 mm)
8XS.320.273.2(1000 insulation)
11 挡卡 DK-10 8
12 支架板 8XS.123.278 3
13 连板焊接 5XS.174.282 2
14 指示牌 5XS.866.012 1
15 指示牌 5XS.866.013 2
16 支架板 5XS.123.277 3
17 螺母M6 GB6170-86 6
18 上活门 8XS.320.274 1
8XS.320.274.1 (shorten 200 mm)
8XS.320.274.2 (1000 insulation )
19 导杆 8XS.234.272 2
20 限位套 8XS.210.011 2
