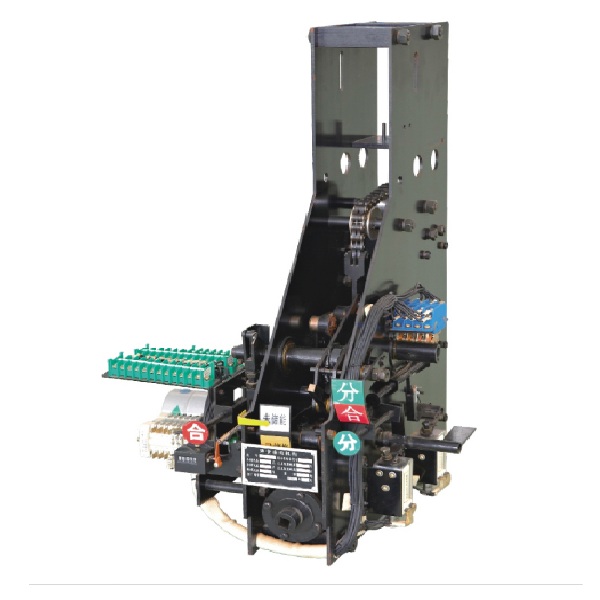

3AV3 弹簧操作机构
3AV3弹簧操动机构主要用作型号ZN85-40.5户内高压真空断路器的必要组成部分。
这个运行机制的性能完全满足运行机制的技术规范国家标准GB1984-2003“交流高压断路器”，以及IEC56标准之下。
莱洋产品目录3AV3 弹簧操作机构技术参数
| 参数 | 单位 | 技术参数 | |
| 关闭输出功率 | J | 270-300 | |
| 行程开关触点对数 | Set | 2K2B | |
| 辅助开关触点 | Set | 10K10B | |
| 充电时间 | S | <15 | |
| 负责电机功率 | W | 230(220V)/105(110V) | |
| 负责存储转矩 | N.m | 100 | |
| 机制输出角 | 。 | 46-50 | |
| 合闸线圈电阻 | DC | Ω | 230(220V)/105(110V) |
| AC | Ω | 56(220V)/10.3(110V) | |
| 闭闸线圈电阻 | DC | Ω | 230(220V)/105(110V) |
| AC | Ω | 56(220V)/10.3(110V) | |
| 机械寿命 | Ts | 10000 | |
3AV3 弹簧操作机构图纸
