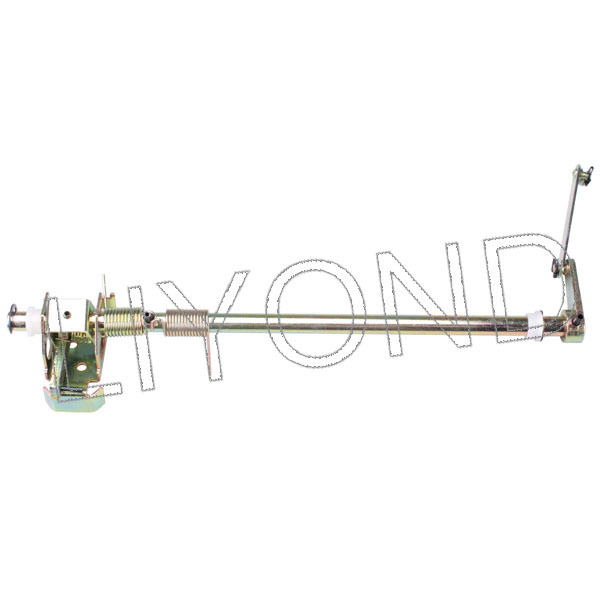

5XS.363.011 导轨联锁装置
1.应用：用于中、高压开关柜，断路器，链接导轨
2.材料：钢、镀锌
3标准：符合中国国家标准 -GB标准（同 IEC标准）
4.800 mm, 1000 mm宽开关柜

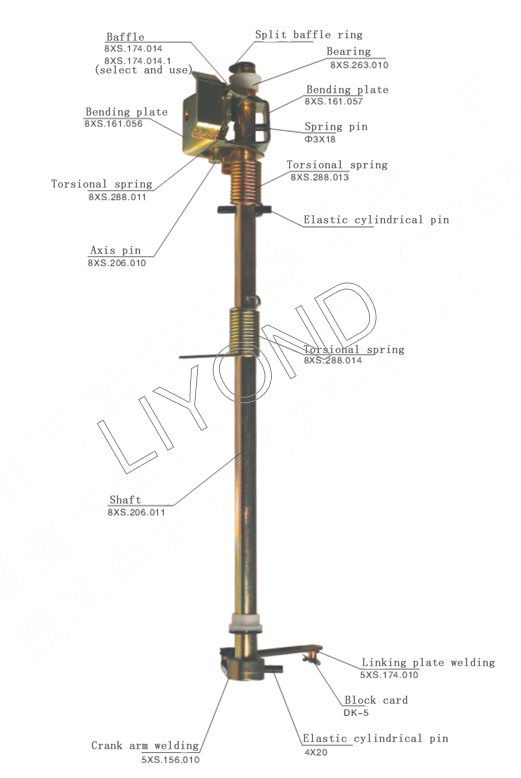

莱洋产品目录5XS.363.011 导轨联锁装置配套表
|
序号 |
名称 | 代号 | 数量 |
|
1 |
连板 | 5XS.174.010 |
1 |
|
2 |
档卡 | DK-5 | 2 |
| 3 | 轴承 | 8XS.263.010 |
2 |
|
4 |
开口挡圈 φ9 | GB896-86 | 2 |
| 5 | 弯板 | 8XS.161.056 |
1 |
|
6 |
弯板 | 8XS.161.057 | 1 |
| 7 | 销轴 | 8XS.206.010 |
1 |
|
8 |
扭簧 | 8XS.288.011 | 1 |
| 9 | 垫圈 φ8 | GB97.1-85 |
2 |
|
10 |
开口挡圈 φ6 | GB896-86 |
1 |
|
11 |
挡板 | 8XS.174.014 | 1 |
|
8XS.174.014.1(选用） |
|||
|
12 |
拐臂焊接 | 5XS.156.010 | 1 |
|
13 |
弹性圆柱销 4*20 |
GB897-86 |
2 |
|
14 |
轴焊接 | 5XS.200.010 |
1 |
| 15 | 扭簧 | 8XS.288.013 |
1 |
| 16 | 弹性圆柱销4*30 | GB879-86 |
1 |
| 17 | 扭簧 | 8XS.288.014 |
1 |

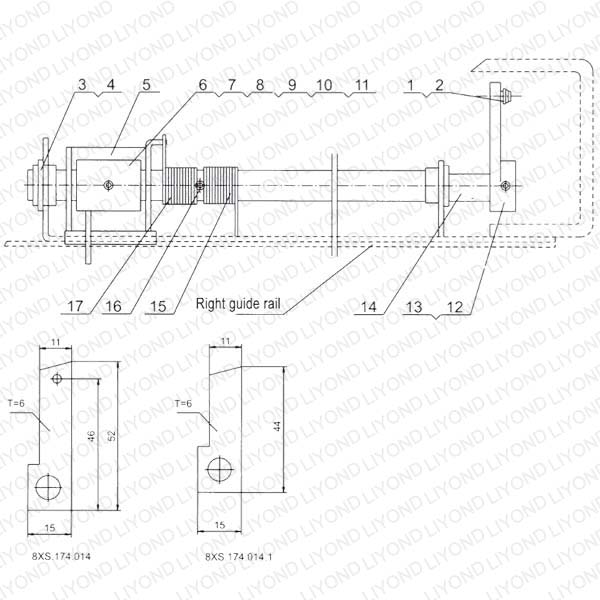

5XS.363.011 导轨联锁装置安装图
