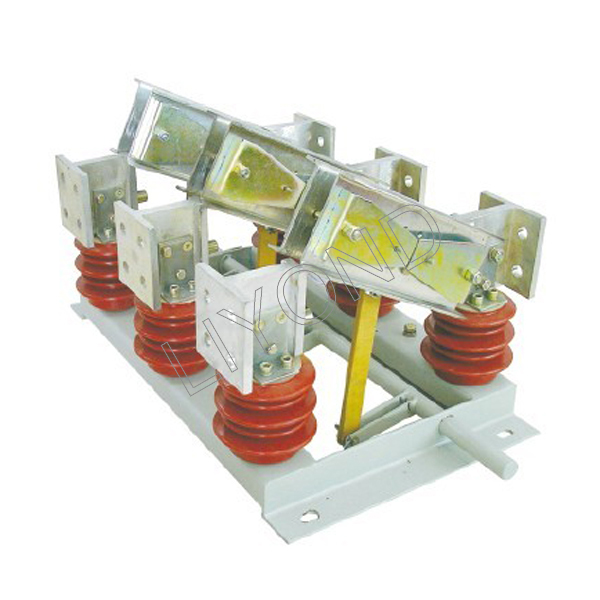

GN22-12(C) 隔离开关

GN22-12/2000A~8000A高压隔离开关适用于三相交流50Hz,额定电压10KV、12KV的户外高压设备装置。

GN22-12(C)型隔离开关适用于三相交流50Hz,额定电压12KV的户内装置。供高压设备在有电压耐无负载的情况下接通,切断的转换线路之用。 GN22-12型系列高压隔离开关产品规格: GN22-10/2000 A、3150A、4000A、6300A、8000A GN22-10Q/2000 A、3150A GN22-10 C /2000 A、3150A GN22-10CD/2000 A、3150A 配套操作机构CS6-2

我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关,通常简称为隔离开关,是高压开关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。

1.用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。
2.隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式。
3.用以接通或断开小电流电路。

Electrical Products莱洋产品目录

GN22-12(C) 隔离开关使用环境条件

1.海拔高度1000M~3000M;

2.周围空气湿度:上限+40°C,下限-30°C;

3.周围环境相对湿度:日平均值不大于95%,月平均值不大于90%;

4.地震烈度不超过8度;

5.无严重影响本产品的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

GN22-12(C) 隔离开关参数

项目 单位 数据
额定电压 KV 12
额定功率 Hz 50
额定电流 A 1600 200 2500 3150
额定短路耐受电流 KA 40 50
额定峰值耐受电流 KA 100 125
额定短时持续时间 S 4
额定绝缘水平 工频耐受电压 KV 极间,极对地42断开口49
雷电冲击耐受电压(峰值) KV 极间,极对地75断开口85

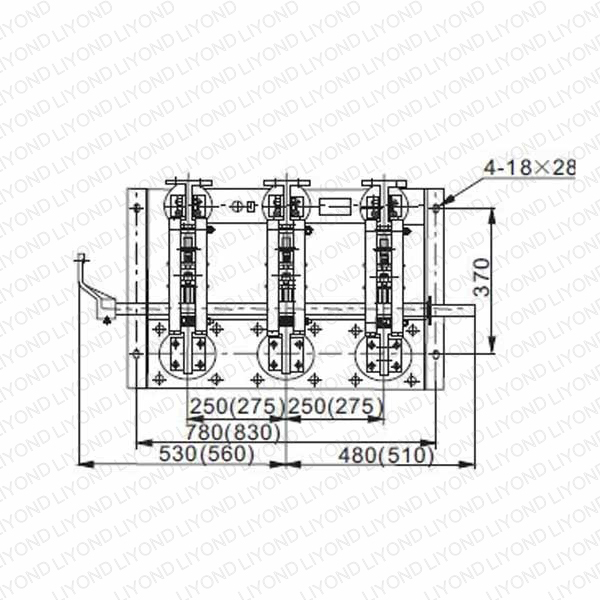

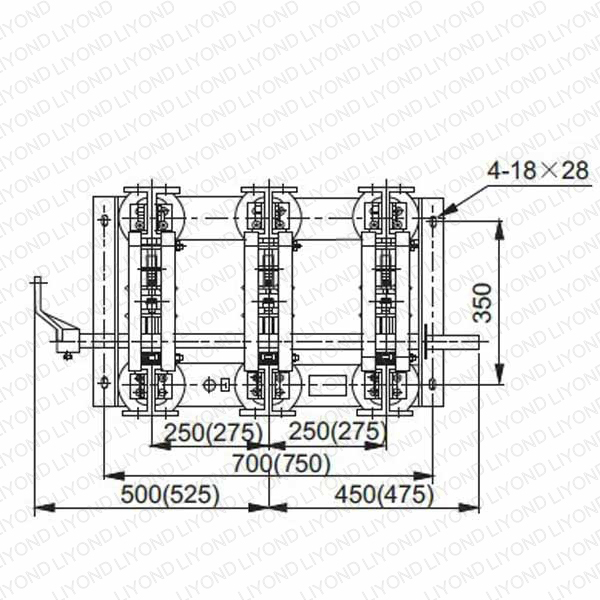

GN22-12(C) 隔离开关图纸

GN22-12(C) 隔离开关

GN22-12 隔离开关

GN22-12 隔离开关

GN12-12C

GN22-12C 隔离开关

GN22-12C 隔离开关
