FK(R)N12-12D 负荷开关
FKRN12-12D 系列压气式负荷开关是在12kv配电系统中用于关合、开断正常额定电流。并能承载关合短路电流的一种开关设备。其与高压限流熔断器及脱扣装置构成FKRN12-12D系列压气式负荷开关熔断器组合电器，具备开断直至额定短路电流的能力。主要用于变压器的保护和线路的切换，作为配电系统中环网开关柜与箱式变电站的高压元件之用，并适用于环网、双辐射供电单元的控制和保护。

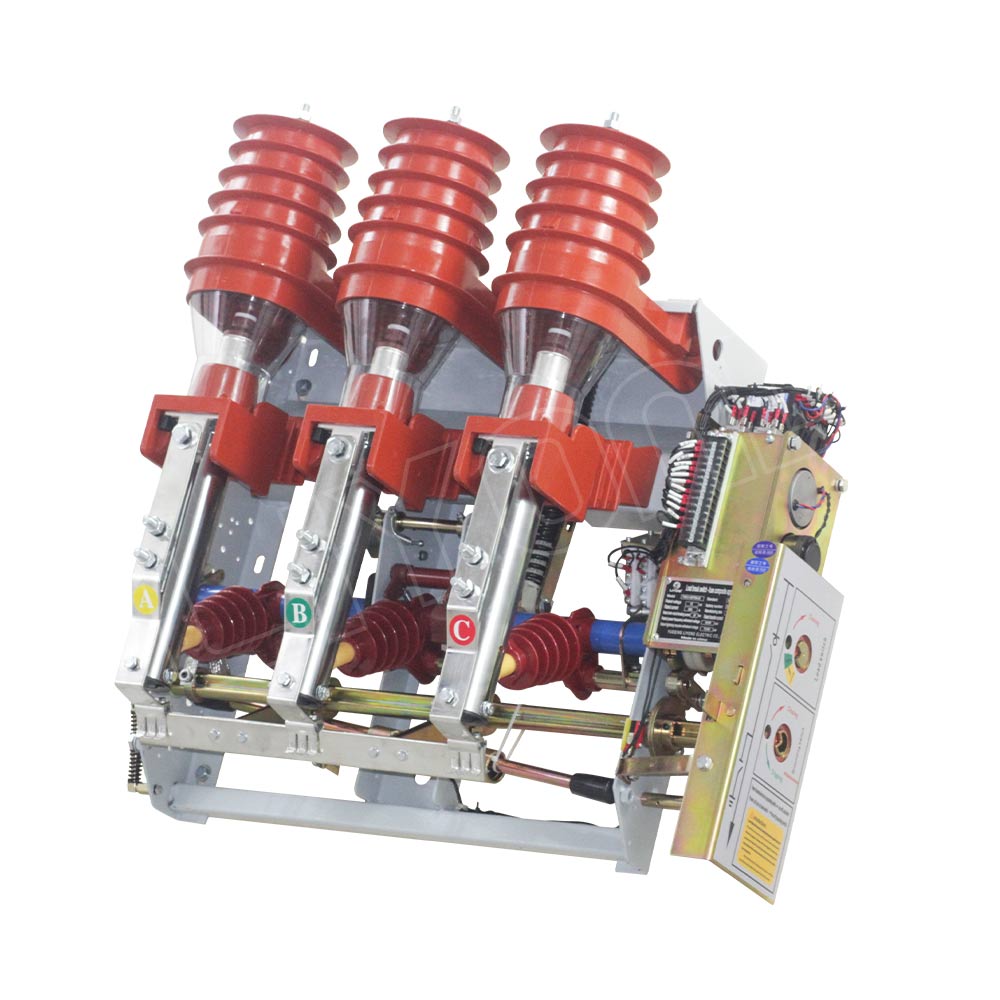

FKN12-12D系列压气式负荷开关可以分合负载电流和过载电流。

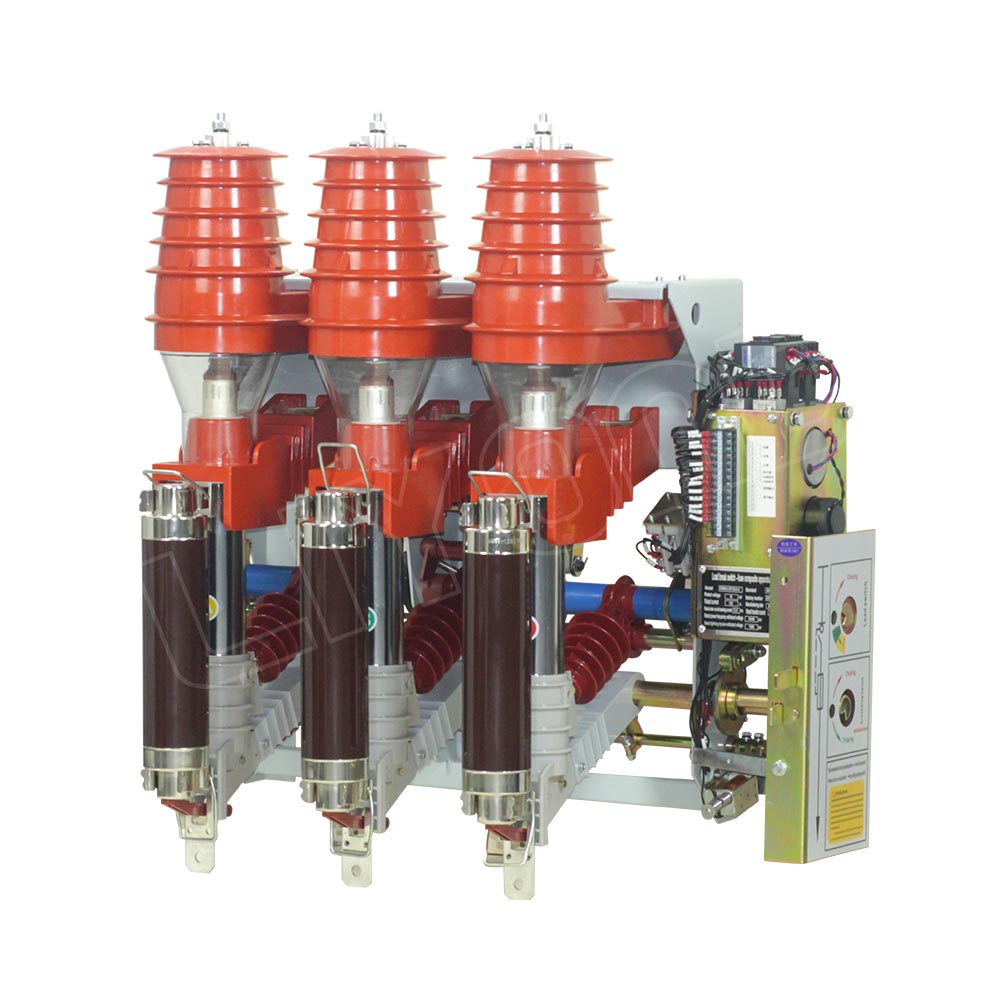

FKRN12-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。
莱洋产品目录产品特点
三工位结构：具有合闸、分闸、接地三工位，功能完善
操作安全可靠：机械联锁机构有效防止误操作，提高系统安全性
高分断能力：配合高压熔断器使用，可开断额定短路电流
结构紧凑：体积小，易于安装于紧凑型环网柜中
免维护设计：运动部件少，可靠性高，适合长期运行
性能稳定：符合GB3804、GB16926和IEC标准
使用环境条件：
1.海拔高度1000M~3000M；
2.周围空气湿度：上限+40°C，下限-30°C；
3.周围环境相对湿度：日平均值不大于95%，月平均值不大于90%；
4.地震烈度不超过8度；
5.无严重影响本产品的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。
参数：
| 项目 | 参数 |
|---|---|
| 额定电压 | 12 kV |
| 最高工作电压 | 12 kV |
| 额定频率 | 50 Hz |
| 额定电流 | 100A / 200A / 400A / 630A |
| 额定短时耐受电流（4s） | 20 kA |
| 额定峰值耐受电流 | 50 kA |
| 熔断器开断能力 | 高达 50 kA（限流型熔断器） |
| 工频耐压（1min） | 42 kV |
| 雷电冲击耐压 | 75 kV |
| 操作方式 | 手动 / 电动（可选） |
| 安装方式 | 固定式，适用于环网柜 |
| 极数 | 三极 |
结构说明
-
本产品为组合式结构，由负荷开关主体、接地开关、高压熔断器和脱扣装置组成
-
熔断器配置撞击脱扣装置，实现故障快速分断
-
带有明显的分断指示和接地状态指示，提高操作直观性
