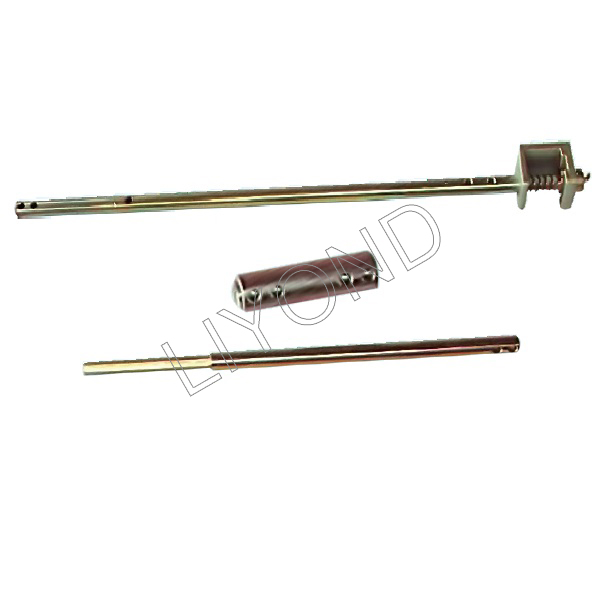

莱洋产品目录5XS.363.010.3 接地开关操作机构联锁装置的说明
本联锁在原5xS.363.010接地联锁的基础上改进而来，用户不需要改动柜体任何尺寸，就可以实现后门反闭锁（后门不关闭，接地开关无法分闸，和原5xS.363.010.1一样的）功能。
该联锁比5xS.363.010.1的联锁更可靠，强度更好，可以更大程度的减少操作人员误操作时产生零件损坏。如客户需要后门紧急解锁功能，请在备注栏注明。
5XS.363.010.3 接地开关操作机构联锁装置的图纸
5XS.363.010.3 接地开关操作机构联锁装置的配套表
| 序号 | 名称 | 代号 | 数量 | 备注 |
| 1 | 前轴 | 8YF.098.184 | 1 | |
| 2 | 连接套 | 8YF.098.186 | 1 | |
| 3 | 后轴 | 8YF.098.185 | 1 | L=841 配1500柜 L=1001 配1660柜 |
| 4 | 连杆装配 | 5YF.223.030.1~3 | 1 | |
| 5 | 联锁支座 | 5YF.098.160 | 1 | |
| 6 | 压簧 | 8YF.099.141 | 1 | |
| 7 | T形锁套 | 8YF.098.187 | 1 |
