DXN-T 高压带电显示器

高压带电显示器（以下简称显示器），适用于交流50Hz、额定电压10kV～35kV户内高压电气设备，用于显示高压线路带电状态，DXN（GSN）-可同时闭锁高压电气设备，以防止电气误操作，误入带电间隔。显示器配合高压带电传感器构成高压带电显示装置，符合DL／T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。

报价

莱洋产品目录

详情
技术规格

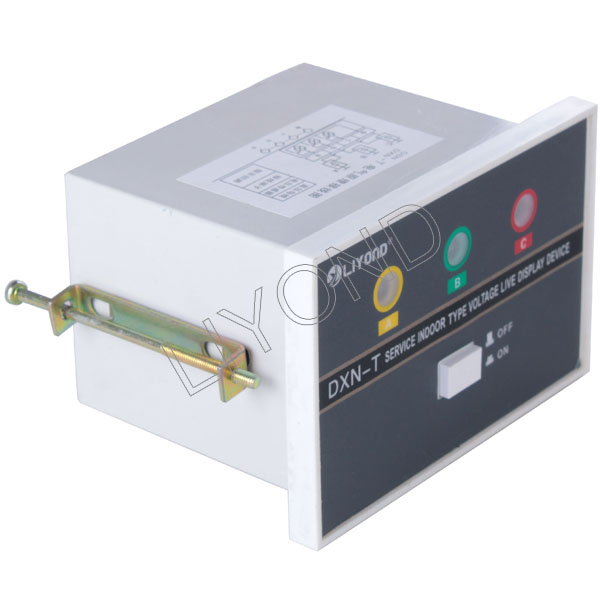

DXN-T 高压带电显示器

一、型号说明

DXN-T为提示型，仅仅起到提示高压设备带电与否；DXN-Q为强制型，不仅有提示功能，还有强制闭锁功能。

二、功能说明

1、带电显示DXN-T/Q能够显示高压电气设备的带电状况，带有按键功能的显示器，在按键压入时显示高压设备的带电状况，测试完毕后按键复位。

2、电气闭锁DXN-Q型显示器，与我公司生产的DXN系列户内电磁配套使用，带电的状况下柜门无法打开。仅在电气设备高压线路不带电且显示器有辅助电源时提供电气解锁。

3、验电／核相
显示器上的验电／核相端口提供外接检测端口，需要配合验电／核相器DXN-C使用。
验电／核相器插入到验电端的接地端口和其它相序端口，若有显示表示测试相序带电。
验电／核相器插入到两台开关设备验电端的同一相序，若没有显示表示测试的相序相同。
三、安装使用

显示器适合开关设备面板安装，接线按原理图连接。显示器连接的保护线缆分别连接传感器分压端和对应的显示器接线端子，接地线须可靠接地。

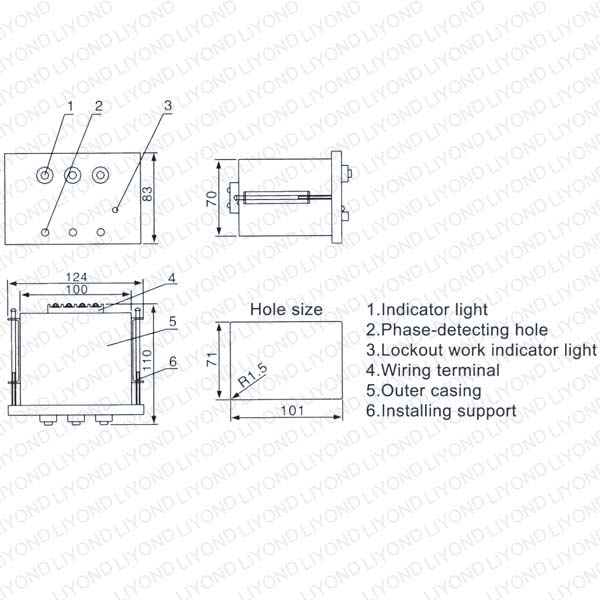

DXN-T 高压带电显示器尺寸参考

高压带电显示器的基本参数见表1

项目名称				单位	数据
传感器	额定电压			KV	3	6	10	20	27.5	35
	最高工作电压Um				3.5	6.9	11.5	31.5	40.5
	额定频率			Hz	50
	绝缘水平	工频耐受电压（有效值）	一次对二次对地	KV	25	32	42	65	80	100
		雷电冲击耐受电压（峰值）			40	60	75	125	185	185
		局部放电量		PC	≤10
抗弯强度	KN			8
显示器	氖灯启辉电压			KV	0.52	0.87	1.73	2.38	3.03
	闭锁启控电压				1.95	3.90	6.50	13	17.88	22.75
	二次闭锁电源电压			V	220 -100
