首页/开关柜配件系列/电磁锁/DSN-J型户内电磁(接地开关)机构锁

DSN-J型户内电磁(接地开关)机构锁

本产品是一种防止高压开关设备内的接地开关误操作的电控机构联锁装置,本产品结构紧凑、安装方便、使用简单可靠。

Electrical Products莱洋产品目录

产品详情

正常工作条件

周围空气温度:上限值+40ºC

下限:一般地区-10ºC,高寒地区-25ºC

海拔高度:安装地区海拔不高于1000m

大气条件:空气相对湿度日平均值不大于95%

月平均值不大于90%

环境条件:无明显污秽,无易燃、易爆化学腐蚀和盐雾场所及无经常性剧烈震动场所。

执行标准:JB/T7827-95

安装步骤

1、依次卸下面板安装螺杆上的M5螺母、弹垫、平垫;

2、从柜门内向外插入安装孔内;

3、调整并拧紧螺母。

正常安装步骤

1、掀下解锁按钮,电源接通,电磁铁线圈受电动作,动铁芯脱离锁栓挡块,开锁指示灯亮,表明允许开锁。

2、向开锁方向拨动拨钮,当到达极限位置时,则锁栓会自动锁定在锁开位置,则可对锁定对象进行操作。

如果没有到达锁开位置,则锁栓会自动返回到锁定位置,满足自动复位功能;当锁栓在锁开位置时,掀下闭锁按钮,

即锁栓返回到锁定位置,从而满足闭锁状态。

手动解锁步骤

1、掀下按钮,电源被闭锁回路强制切断,开锁指示灯不亮,动铁芯卡住锁栓挡块,将表示不允许开锁;

2、特殊情况必须开锁时,取来解锁钥匙,插入解锁孔内,按面板标示方向转动钥匙90º止位,将动铁芯推离锁栓挡块;

:解锁钥匙的解锁过程,是将铁芯推离锁栓挡块,以解除闭锁状态的作用,而开锁必须用拨钮移动锁栓,达到开锁目的,

因此不能用解锁钥匙直接开锁。

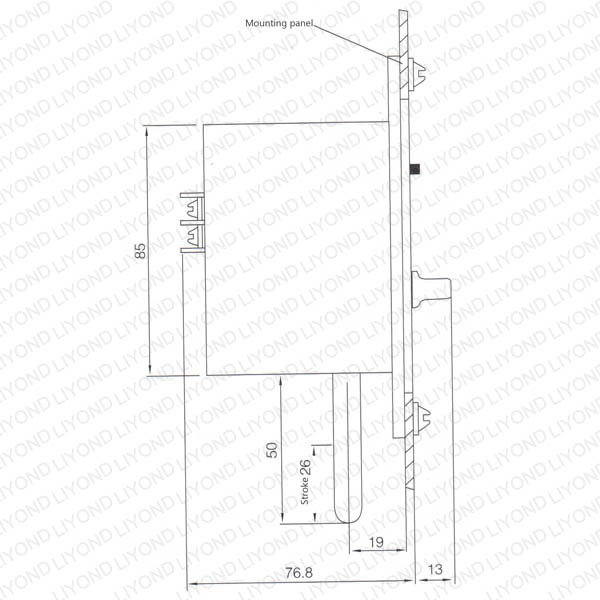

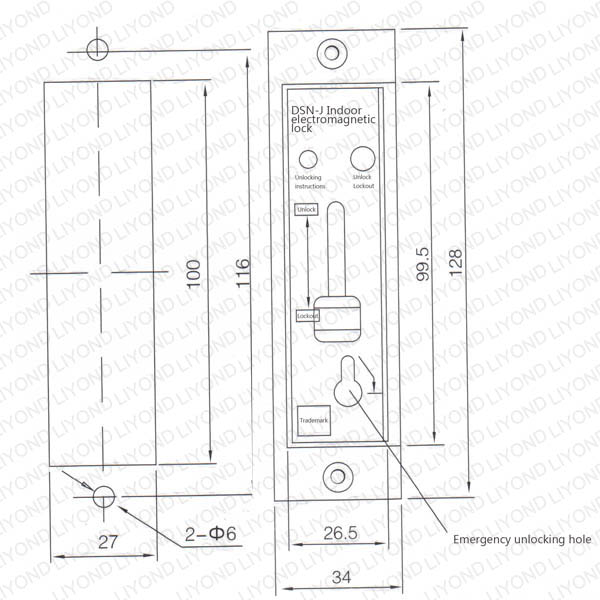

外形及安装尺寸图

DSN-J型户内电磁(接地开关)机构锁

DSN-J型户内电磁(接地开关)机构锁

户内电磁机构锁(接地开关专用)选用及基本参数

订货序号 产品型号规格 锁栓安装方向 额定电压 额定电流 额定功率 锁栓行程 备注
D-21 DSN-JX 锁栓向下安装 AC220V

DC220V

DC110V

100mA

196mA

98mA



<3VA

<50W

<12W

28mm 三种电源电压

通用

D-22 DSN-JS 锁栓向上安装
D-23 DSN-JZ 锁栓向左安装
D-24 DSN-JY 锁栓向右安装
