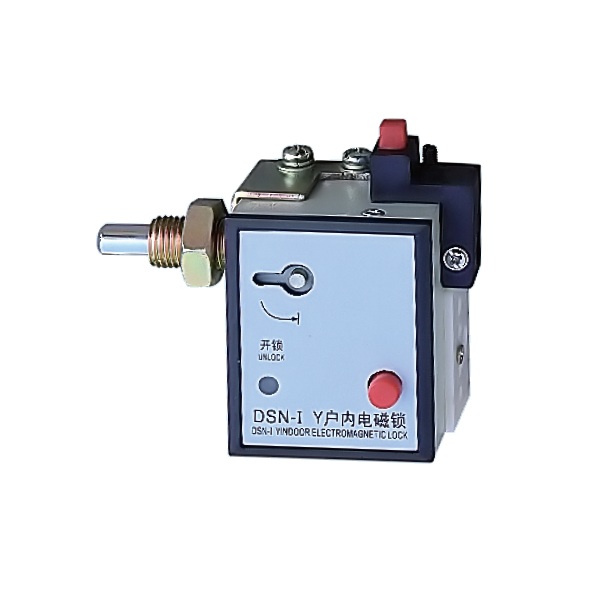

DSN-IY 户内电磁锁

详述：

一.概述

DSN3型户内电磁锁，是一种防止高压开关设备电气误操作的电控机械联锁装置。主要供采用人力操动的机构的户内隔离开关实现其与断路器之间的电气联锁，以及对网门，高压开关柜及其它需要安全联锁的地方实现联锁，防止误入带电间隔及误操作发生，是发电和供电部门不可缺少的闭锁装置。
本电磁锁它采用整体式结构设计，比DSN2型电磁锁设计合理，结构更简单，布置更紧凑，锁体积缩小，功能较全，通用性好，操作简便。突出优点是DC110V、DC220V、AC220V三种电压等级通用，用户订货，使用更方便；安装简单，不必拆卸面板，即可整体插入安装。

二．使用环境条件

户外装置

a)周围空气温度:上限 +40℃；下限-10℃，高寒地区-25℃；

b)海拔高度:3000m

c)风速:不超过34m/s

d)周围空气可以受到尘埃,烟、腐蚀性气体，蒸气或盐雾的污染，污秽等级不得超过GB/T5582中的II级。

户内装置

a)周围空气温度:40°C-25°C

b)海拔高度:1000m

c)温度条件:日平均不大于95%,月平均不大于90%高温度期间，温度骤变时可能出现凝露。

d)周围空气没有明显受到尘埃,烟、腐蚀性和/或可燃性气体，蒸气或盐雾的污染。

特殊条件请用户与制造商协商

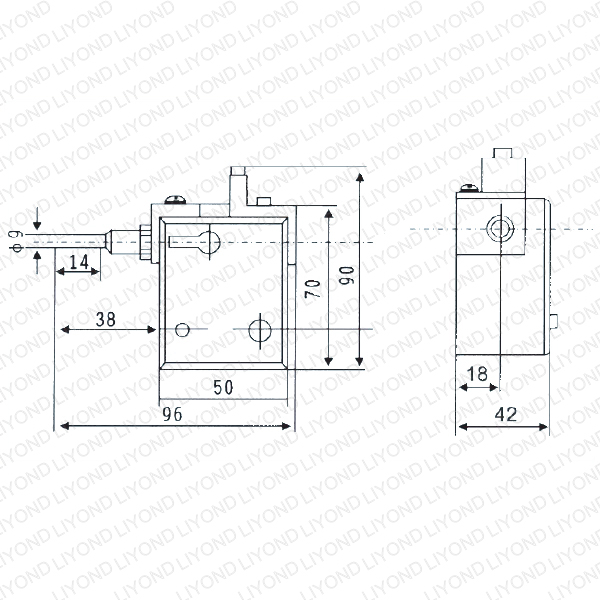

图纸：

参数：

DSN-I型户内电磁锁是一种防止高压开关设备电气误操作的电控机构联锁装置，主要供高压开关柜刀闸及其它需要安全联锁的地方实现强制联锁，防止误入带电间隙和误操作的发生，是发电和供电部门不可缺少的闭锁装置。
◆产品型号：DSN-I/Z  DSN-I/Y
◆工作电压：AC220V  DC220V  DC110V（通用电源）
◆安装支架螺纹规格：M14﹑M16
◆锁栓行程：14mm
◆安装方式：DSN-Z左开安装  DSN-Y右开安装

电磁门锁安装步骤

1.依次卸下面板安装螺杆的M5螺母、弹垫、平垫；
2.从柜门外面将锁体的锁栓侧先放入开孔内，然后转动锁体使面板上的安装螺杆装入柜门上开好的?60mm孔内，并使锁面板与柜门板平整；
3.从柜门内侧依次将平垫、弹垫、M5螺母装上锁面板上的M5螺杆，最后拧紧M5螺母。
电磁门锁使用说明

(1)正常操作步骤
a、揿下按钮，电源接通，电磁铁线圈受电动动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表示允许开锁。
b、向开锁方向转动手柄（左开顺时针方向，右开逆时针方向），当转至极限位置时继续用力，则锁栓自动返回到锁定位置，则可打开柜门。如果没有到锁开位置，则锁栓自动返回到锁定位置，满足自动复位功能，则锁栓在锁开位置，需人为地将手柄向开锁方向转动，即锁栓返回到锁定位置，从而满足闭锁状态。
注：Ａ、Ｂ锁外形、安装尺寸相同
(2)操作方法：A、拨支拨钮B、拉动手柄
(3)手动解锁步骤：
a、揿下按钮、电源被闭锁回路强制切断，开锁灯不亮，动铁芯卡住锁栓挡块，将表明不允许开锁；
b、特殊情况下必须开锁时，取来解锁钥匙，插入解锁孔内，按面板标示放向转动钥匙90°至“－”即“止位”，将动铁芯推离锁栓挡块；
c、（同正常步骤b步），以满足“手动解锁”的功能。
注：解锁钥匙的解锁过程，是将动铁芯推离锁栓挡块，以解除闭锁状态的作用，而开锁必须用拨钮或手柄来移动锁栓，达到开锁目的，因此不能用解锁钥匙直接开锁。
