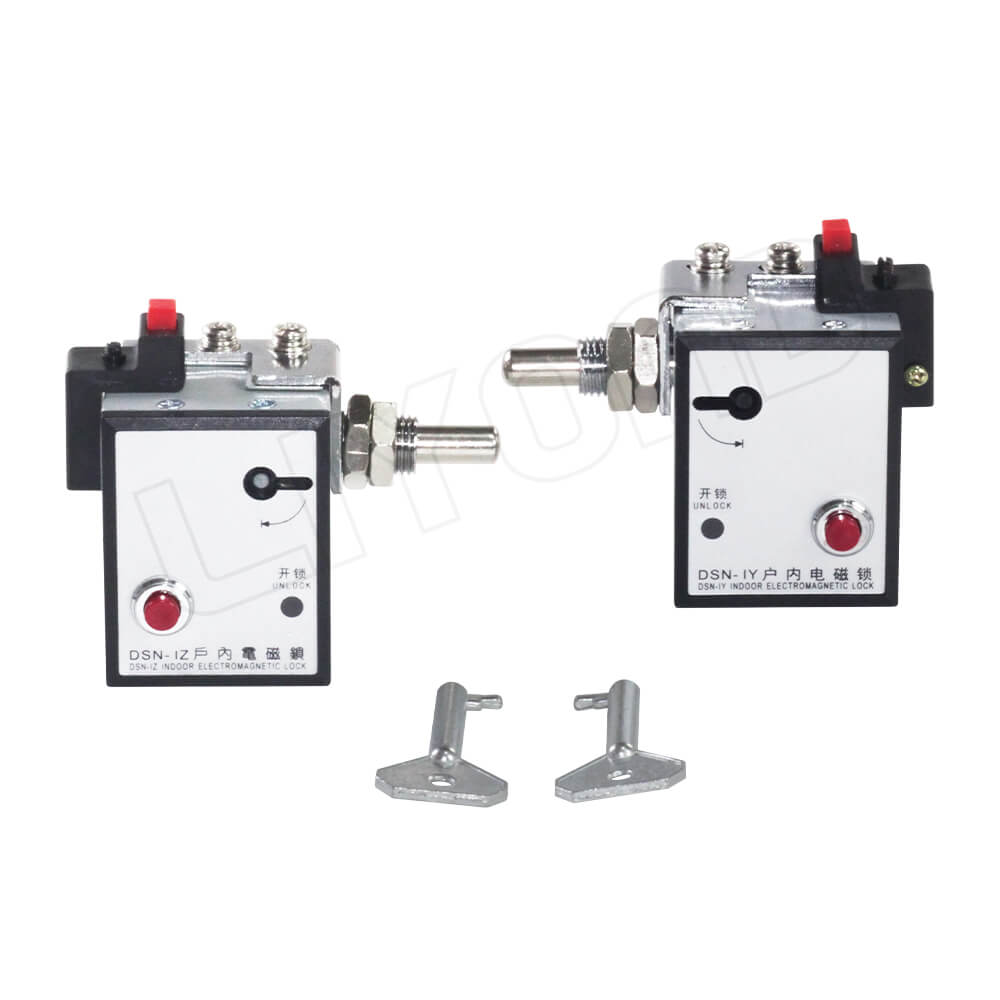

DSN-I 型户内电磁开关机构锁

户内电磁锁详情

使用环境条件

环境温度:上限值不超过+40ºC,下限值不低于-25ºC,特殊地区不低于-35ºC。

海拔高度:安装地区海拔不高于1000m

大气条件:空气相对湿度日平均值不大于95%,月平均值不大于90%;水蒸汽压力日平均值不超过2.2kPa，月平均值不超过1.8kPa

环境条件:无明显污秽，无易燃、易爆化学腐蚀和盐雾场所。

安装步骤

先将紧固固定件的两个M5螺钉卸开，使锁体与固定件分离，然后将固定件旋进机构的锁锁孔内并用螺母固紧，再用M5螺钉将锁体重新固定在固定件上，注意锁栓操作要灵活。

使用方法

(1)正常操作步骤:

a、掀下锁面开关按钮，电路接通，电磁铁线圈受电动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表明允许开锁。

b、向开锁方向拨动拨钮(左侧锁向左，右侧锁向右)，当行至极限位置时，按下拨钮上的红色按钮，锁栓被锁定在锁开位置，这时即可操动被锁操作机构，如要闭锁是，则人为拨动拨钮(右开向右，左开向左)，使按钮自动复位或机构稍碰撞锁栓头部，锁栓即可自动复位。

(2)手动解锁步骤:

a、掀下按钮，电源被闭锁电路强制切断，开锁指示灯不亮，动铁芯卡住锁栓挡块，表明不允许开锁；

b、特殊情况必须开锁时，取来解锁钥匙，插入解锁孔内，按面板标示方向转动钥匙90º至”一”即”止位”，将动铁芯推离锁栓挡块，拨动拨钮即可开锁，以满足”手动解锁”功能。

(3)锁定保险:

在锁定位置将拨钮上的M4保险螺钉拧进，其末端伸入导孔内，则即使锁定对象具备开锁条件，也只要借助专用工具才能开锁，以满足”锁定保险”功能。

注意:解锁钥匙的解锁过程，是将动铁芯推离锁栓挡块，以解除闭锁状态的作用，而开锁必须用拨钮或手柄来移动锁栓，达到开锁目的，因此不能用解锁钥匙直接开锁。

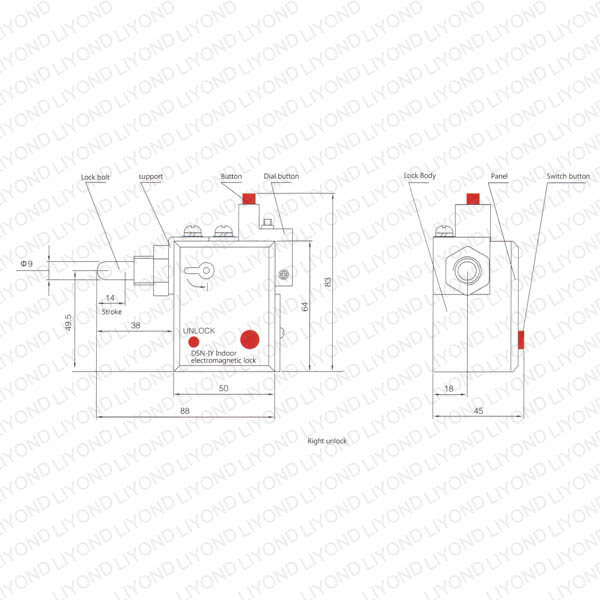

户内电磁锁外形安装尺寸及背视接线图

户内电磁(开关机构)锁选用及基本参数

(订货时请注明机构座上锁销螺孔的外径和螺距)
