DSN-CM型户内电磁锁

本产品是一种防止开关设备电气误操作的电控机构联锁装置，主要供箱式变电站、环网开关柜等户外没有二次电源的地方

实现强制联锁，防止误入带电间隔和误操作，是发电和供电部门不可缺少的闭锁装置。具有带电指示和闭锁两个功能。

报价

户内电磁门锁工作原理

在箱式变电站、环网开关柜内部带电的情况下，将电压信号接入电磁锁的输入端，带电指示灯亮，电磁锁不能开锁；在箱式变电站、环网开关柜、低压开关柜内部失电的情况下，电磁锁的输入端没有电压信号，带电指示灯熄灭，电磁锁可以开锁。具有带电指示和闭锁两个功能。

使用环境条件

环境温度:上限+40ºC

下限一般地区-10ºC，高寒地区-25ºC

海拔高度:安装地区海拔不高于1000m

环境湿度:空气相对湿度日平均值不大于95%,月平均值不大于90%；

环境条件:无明显污秽、无易燃、易爆、化学腐蚀和盐雾场所及无经常性剧烈震动场所。

结构特点:采用整体式结构，安装时无需将面板与锁体分离

执行标准:JB/T7827-95

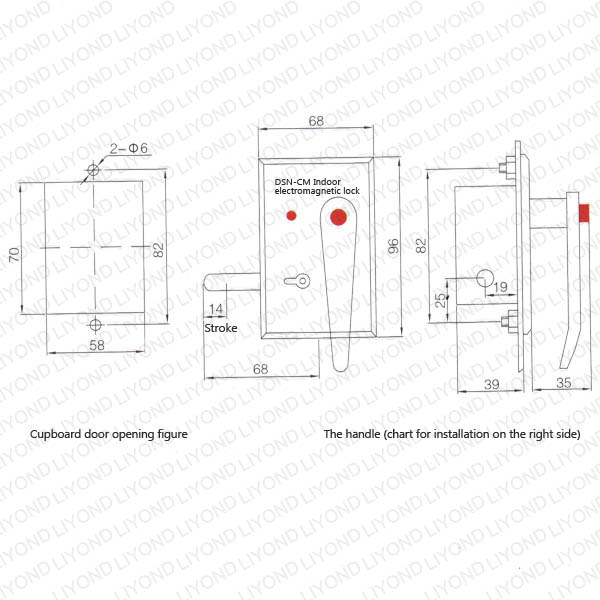

电磁门锁安装步骤

1、依次卸下面板安装螺杆上的M5螺母、弹垫、平垫；

2、从柜门外面将锁体的锁栓侧先放入开孔内，然后转动锁体使面板上的安装螺杆装入柜门上开好的Ф6mm孔内，并使锁面板与柜门板贴平整；

3、从柜门内侧依次将平垫、弹垫、M5螺母装上所面板上的M5螺杆，最后拧紧M5螺母。

电磁门锁使用说明

(1)正常门锁使用说明

A、带电指示灯熄灭，掀下按钮，向开锁方向转动手柄(左开顺时针方向、右开逆时针方向)，当转至极限位置时继续用力，则锁栓会自动锁定在锁开位置，需人为地将手柄向开锁相反方向转动，即锁栓返回到锁定位置，从而满足闭锁状态。

B、带电指示灯亮，掀下按钮，手柄不能转动，电磁锁不能开锁。

操作方法:拉动手柄

(2)手动解锁步骤:

A、紧急解锁孔中插入解锁钥匙，按面板指示方向转动钥匙90º至”一”即”止位”，将动铁芯推离锁栓挡块；

B、掀下按钮，向开锁方向转动手柄(左开顺时针方向、右开逆时针方向)，当转至极限位置时继续用力，则锁栓会自动锁定在锁开位置，则可打开柜门。

注:解锁钥匙的解锁过程，是将动铁芯推离锁栓挡块，以解除闭锁状态的作用，而开锁必须用手柄开移动锁栓，达到开锁目的，因此不能用解锁钥匙直接开锁。

注:所谓左侧安装或右侧安装，系列操作者面向锁定对象(如操作杆，柜体固定部分)，所对应的安装位置。

当电磁锁在锁定对象上的安装位置，位于操作者面向的左侧时即为左侧安装，反之，即为右侧安装。
