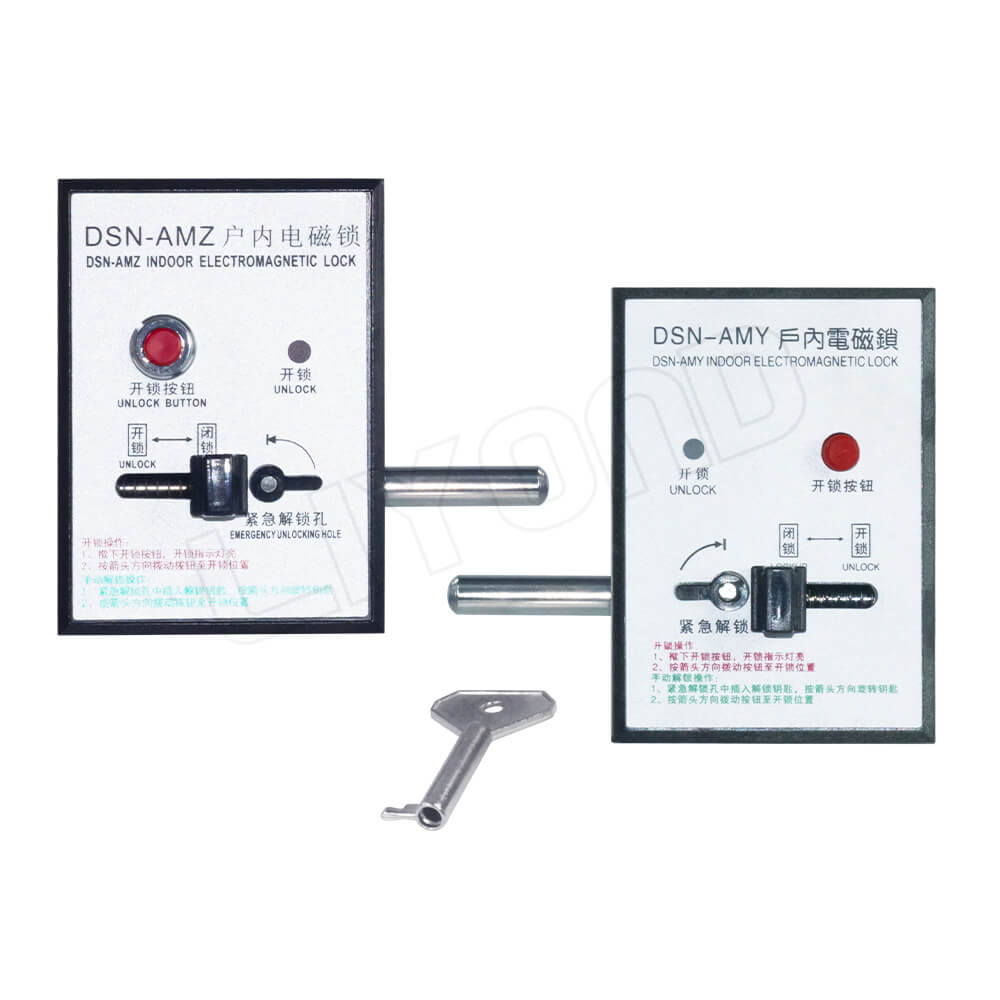

DSN-A（B）M型户内电磁锁

户内电磁锁详情介绍

使用环境条件

环境温度:上限值不超过+40ºC，下限值不低于-25ºC，特殊地区不低于-35ºC

海拔高度:安装地区海拔不高于1000m

大气条件:空气相对湿度日平均值不大于95%,月平均值不大于90%；水蒸汽压力日平均值不超过2.2kPa

环境条件:无明显污秽，无易燃、易爆化学腐蚀和盐雾场所

结构特点:采用整体式结构，安装时无需将面板与锁体分离

执行标准:JB/T7827-95

电磁门锁安装步骤

1、依次卸下面板安装螺杆上的M5螺母、弹垫、平垫；

2、从柜门外面将锁体的锁栓侧先放入开孔内，然后转动锁体使面板上的安装螺杆装入柜门上开好的Ф6mm孔内，并使锁面板与柜门板平整；

3、从柜门内侧依次将平垫、弹垫、M5螺母装上锁面板上的M5螺杆，最后拧紧M5螺母。

电磁门锁使用说明

(1)正常操作步骤

A、掀下按钮，电源接通，电磁铁线圈受电动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表明允许开锁。

B、向开锁方向转动手柄(左开侧时针方向、右开逆时针方向)，当转至极限位置时继续用力，则锁栓会自动锁定在锁开位置，则可打开柜门。如果没有到锁开位置，则锁栓会自动返回到锁定位置，满足“自动复位“功能，如锁栓在锁开位置，需人为地将手柄向开锁相反方向转动，即锁栓返回到锁定位置，从而满足闭锁状态。

注:A、B 锁外形、安装尺寸相同

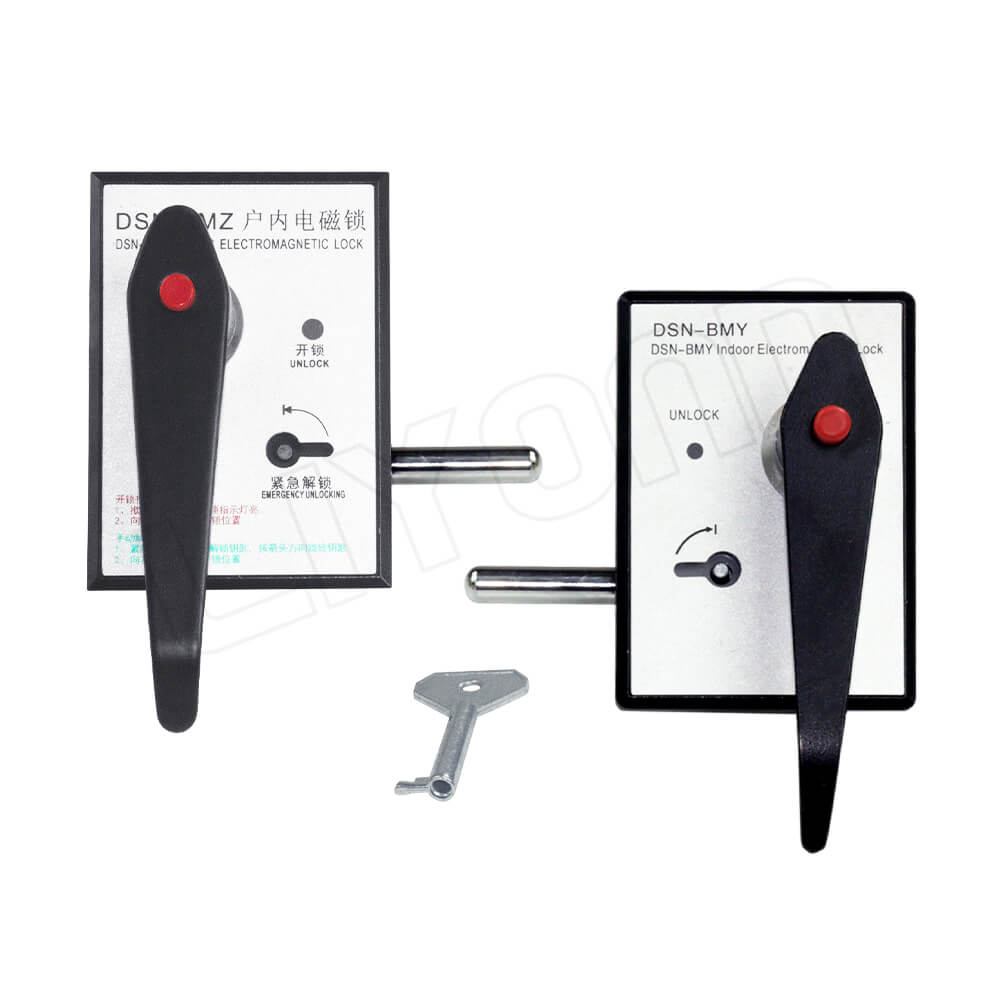

操作方法:A、拨动拨钮  B、拉动手柄

(2)手动解锁步骤:

A、掀下按钮，电源被闭锁回路强制切断，开锁指示灯不亮，动铁芯卡住锁栓挡块，将表明不允许开锁；

B、特殊情况必须开锁时，取来解锁钥匙，插入解锁空内，按面板标示方向转动钥匙90º至”一”即”止位”，将动铁芯推离锁栓挡块；

C、(同正常操作步骤B步)，以满足”手动解锁”功能。

注:解锁钥匙的解锁过程，是将动铁芯推离锁栓挡块，以解除闭锁状态的作用，而开锁必须用拨钮或手柄来移动锁栓，达到开锁目的，因此不能用解锁钥匙直接开锁。

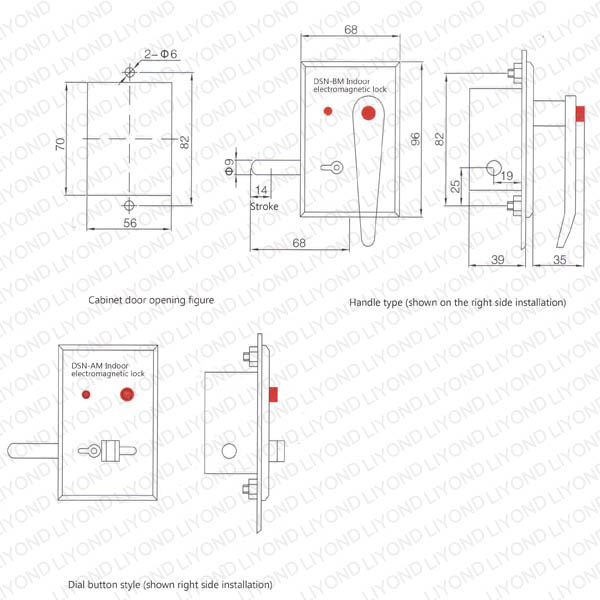

户内电磁锁外形安装及开孔尺寸

注:所谓左侧安装或右侧安装，系指操作者面向锁定对象(如操作杆，柜体固定部分)，所对应的安装位置。

当电磁锁在锁定对象上的安装位置，位于操作者面向的左侧时即为左侧安装，反之，即为右侧安装。

户内电磁门锁选用及基本参数
