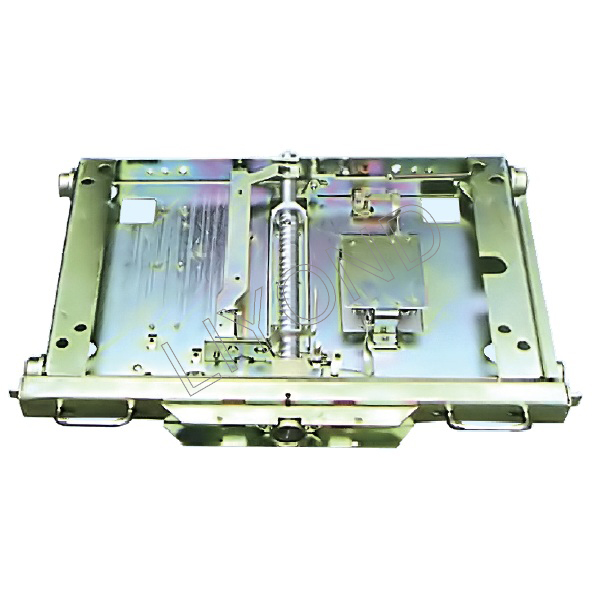

DPC-4/4A系列底盘车

DPC-4/4A系列底盘车用途及功能

底盘车主要用于抽出式开关设备中承装断路器、互感器等元件，将其推进或推出，作为元器件与母线连接的辅助操作用。底盘车与断路器内部机构及中置柜其他联锁机构配合使用时，能满足GB3906中的五防联锁要求，具体功能如下：

1.手车只有处于试验/隔离或工作位置是，断路器才能合闸，而断路器合闸后，手车遍无法移动，从而防止了带负荷误接误合隔离触头情况的发生。
2.手车在工作位置或离开试验/隔离位置10mm左右，接地开关便无法合闸，防止带电误合接地开关。
3.接地开关合闸时，手车不能从试验/隔离位置移向工作位置，防止接地开关在合闸位置是关合断路器。
4.底盘车进入柜内后，一旦离开试验/隔离位置，手车就无法从柜内抽出。

DPC-4/4A系列底盘车参数

DPC-4/4A系列底盘车图纸

DPC-4/4A系列底盘车安装图

1.接地排安装图

2.接地排安装图( 1000型)

3.接地触头安装图

4.大接地夹安装图
