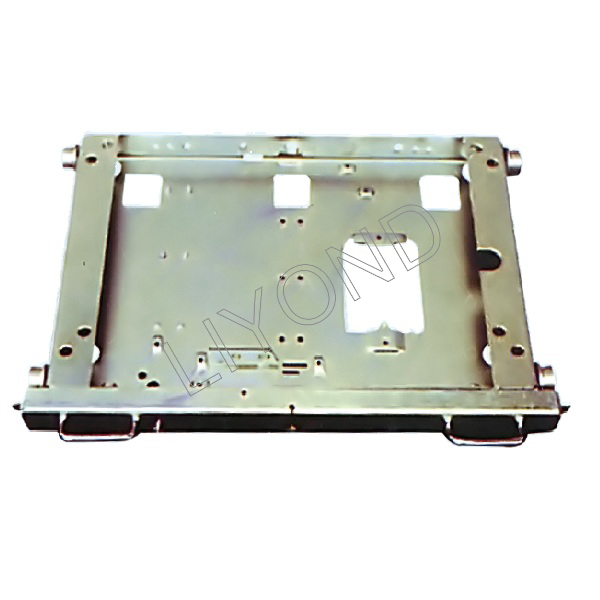

DPC-4-800 /XC2底盘车（下层用）

NDA底盘车系列 中置柜GZS1 (VS1) ZS1 (VD4)配套外形及安装尺寸

NDA系列抽出单元联锁底盘车适用于VS1、VS1＋、VSM、VD4等高压真空断路器、PT手车、隔离手车及相类似的中置柜小车等使用。NDA系列底盘车联锁功能齐全、可靠。一般中置式单元与本底盘车组合，与柜中EK6接地刀配合，就能达到GB3906标准中的“五防”联锁要求，本底盘车能达到以下联锁效果：

1、手车无论在工作位置或隔离位置，当其处于合闸状态时，无法摇动手柄使其离开原来位置，防止了带负荷抽拉手车。
2、手车在工作位置时，EK6接地刀无法进行合闸操作，防止了带电合接地刀开关。
3、当手车退到隔离位置，EK6接地刀合闸后，手车无法摇到工作位置，防止了带地线合闸。
4、手车一旦离开隔离位置，在摇动手柄车推向工作位置的途中任意处，无法进行合闸操作。只有手车到达工作位置后，才能进行合闸操作。
5、底盘车上安装有辅助开关二个，触点额定电流为15A，代号为S8、S9。S8有5对常闭触点，发出手车在隔离位置状态信号，手车在隔离位置时S8辅助开关为闭合状态；手车在工作位置时，S8为断开状态。S9有5对常开触点，发出手车在工作位置状态信号，手车在隔离位置时，S9为断开状态，手车在工作位置时，S9为闭合状态。
6、底盘车进入柜内定位后，只要小车不在隔离位置，小车就无法从柜中抽出柜外。

DPC-4-800 /XC2 底盘车（下层用）参数

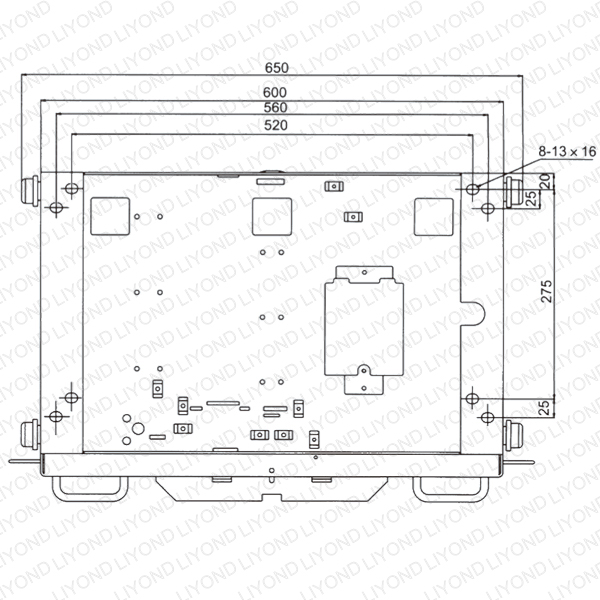

DPC-4-800 /XC2 底盘车（下层用）图纸

DPC-4-800 /XC2 底盘车（下层用）安装图

1. 接地排安装图

2. 接地排安装图(Type 1000)

3. 接地触头安装图

4. 接地夹安装图
