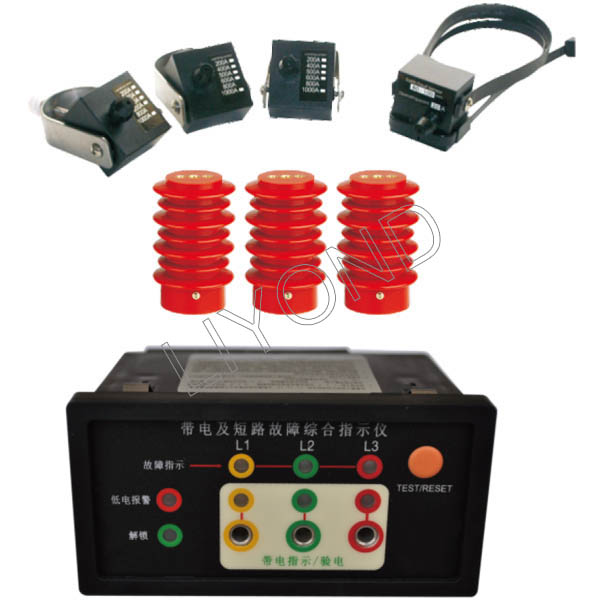

DGSN 型带电及故障监测综合指示仪

主要功能

1、接地和短路故障指示

接地和短路故障指示是通过传感器检测线路到线路发生接地或短路故障时，电流达到或超过传感器设定报警电流的值时，短路传感器发出瞬间的报警信号，通过光纤传输给主机，主机接受到此信号后，产生相应的报警指示信号；

2、高压带电指示

利用传感器或电缆套管抽取信号与指示仪主动连接，通过长寿命的发光元件实现高压带电相发光指示。

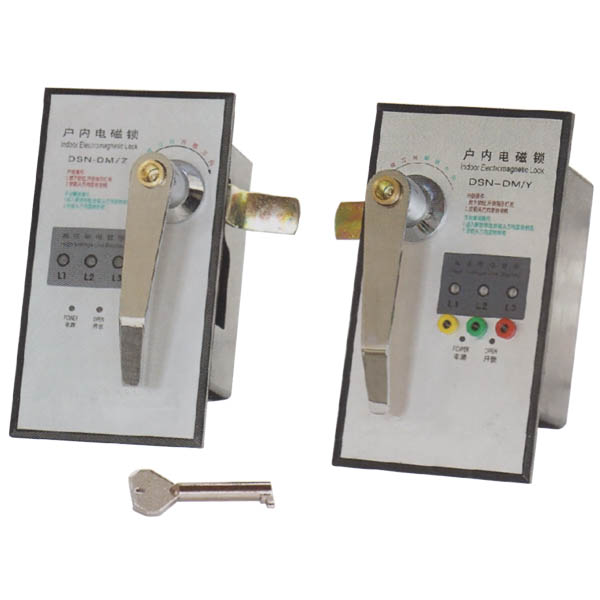

3、闭锁功能

主机接入抽取的信号。通过运放对信号进行处理，与电磁锁连接实现机械闭锁功能。

4、高压核相及验电

用验电核相器通过主机前面板上高压核相孔核对两柜体高压带电相的相位及验电操作；

5、低压报警指示:

故障指示部分采用电池供电，当电池电压低于正常工作电压时，将产生低电压报警指示信号，以提醒工作人员更换电池，确保及时准确地反映高压线路故障状态。

6、自动复位:

当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动进行复位。复位时间”5档”可选，(8秒、6h、12h、24h、48h、默认复位时间为12h)

7、人工复位

当指示器产生报警后，可通过触发指示器主板面板上的”复位/测试”按钮解除报警。

8、远程复位操作

指示器产生相应的报警指示信号后，可将报警信号输出远传。指示器也可接受远方的复归信号，对指示器进行远程复位操作。

9、自动测试

通过按下主机面板复位/测试按钮，面板L1、L2、L3、L4指示灯发出闪烁指示，闪烁9次后自动复位，同时也可手动复位，相邻2次自检操作的时间以2-5秒为宜。
